本儀器適用于汽車安全玻璃的邊緣和近邊緣應力測量的反射式邊緣應力測量?jī)x。該儀器解決了汽車前風窗夾層玻璃、汽車鋼化玻璃因邊部含有裝飾黑邊、幕墻鋼化玻璃邊部因含陶瓷涂層,而無法進行對邊緣應力進行無損測量的問題。傳統的處理方法為用氫氟酸或砂布去除涂層，然后測量邊緣應力。該儀器符合GB9656-2003 《汽車用安全玻璃》和GB/T 18144-2008《玻璃應力測試方法》的要求。

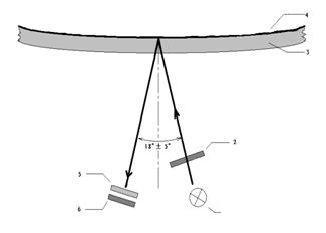

儀器測量原理采用森納蒙特補償法(Senarmont)。該儀器利用反射式光路，將聚光系統、起偏振片以及接受反射光的檢偏振片置于試樣的同側，利用偏振光線射入玻璃后被其背面的涂層反射回來，然后通過檢偏振片觀察到的干涉條紋進行邊緣應力定量測量。如右圖。 光源(Light Source) 2.起偏器(Polarizer) 3. 玻璃試樣(Glass) 4. 涂層(Coating) 5. 1/4波片(Quarter Wave Plate) 6.檢偏器(Analyzer)
主要技術參數:
光纖冷光源：150W鹵鎢燈，光強連續可調;
光纖的規格: Φ6×1.5m;
起偏振照明面積連續可調;
檢偏振鏡和1/4波片通光直徑：100mm;
全波片通光直徑:60mm;
